TEXI SOFT

Description

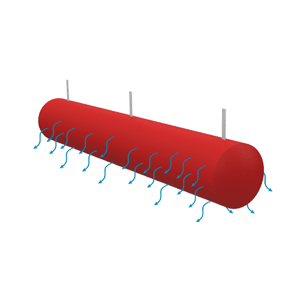

La gaine textile TEXI SOFT a été conçue pour assurer une diffusion d’air à très basse vitesse inférieure à 1 m/s grâce à un tissu poreux permettant une diffusion homogène et progressive de l’air sur une partie ou sur l’ensemble de la gaine textile. Cette solution de diffusion d’air textile est particulièrement adaptée aux installations de ventilation, de climatisation, de traitement d’air et aux réseaux CVC nécessitant un haut niveau de confort thermique ainsi qu’une parfaite maîtrise des mouvements d’air dans les espaces occupés.

Reposant sur le principe du déplacement naturel des flux d’air en fonction des différences de température, la gaine textile TEXI SOFT permet de diffuser l’air de manière douce et uniforme afin de remplir progressivement le volume du local sans générer de courant d’air inconfortable pour les occupants.

Grâce à l’absence d’induction, cette gaine textile de diffusion supprime les mouvements d’air susceptibles de provoquer des sensations d’inconfort sous la gaine. Elle constitue ainsi une solution idéale pour les environnements sensibles nécessitant une diffusion d’air silencieuse, homogène et parfaitement maîtrisée.

La technologie TEXI SOFT permet également d’obtenir des vitesses d’air résiduelles extrêmement faibles (< 0.3 m/s), garantissant un excellent niveau de confort aéraulique tout en limitant fortement les turbulences dans les zones occupées. Cette solution de diffusion d’air basse vitesse est particulièrement performante pour les applications nécessitant une qualité d’air maîtrisée et une parfaite homogénéité de température.

Grâce à sa diffusion par porosité, la gaine textile TEXI SOFT assure :

• une diffusion homogène de l’air neuf,
• une réduction des courants d’air,
• une excellente homogénéité thermique,
• une limitation des phénomènes de turbulence,
• une amélioration du confort des occupants,
• une diffusion d’air silencieuse et progressive,
• une optimisation de la qualité de l’air intérieur,
• et une parfaite répartition des flux d’air dans les installations CVC

La gaine textile TEXI SOFT est particulièrement adaptée aux environnements nécessitant une maîtrise précise de l’ambiance aéraulique tels que :

• les salles blanches et laboratoires,
• les zones à atmosphère contrôlée,
• l’industrie agroalimentaire,
• les salles d’affinage et de maturation,
• les locaux industriels de production sensible,
• les cabines de peinture,
• l’industrie du bois,
• ainsi que les bâtiments tertiaires nécessitant une diffusion d’air homogène et confortable.

Cette solution de diffusion d’air via la gaine textile TEXI SOFT est également adaptée aux applications avec débits d’air élevés pouvant atteindre 3000 m³/h/m² tout en conservant un très faible niveau de vitesse résiduelle dans les zones occupées.

Caractéristiques

• Fonction :
  • Diffuser l’air à très basse vitesse via un tissu poreux
  • Assurer une diffusion homogène de l’air
  • Traitement de l’air pour les applications de ventilation et rafraîchissement
  • Adaptation aux environnements sensibles et zones contrôlées
• Construction :
  • Formes : circulaire, ½ circulaire, ¼ circulaire, corde d’arc ou oblongue
• Matériaux :
  • Tissu polyester poreux lavable avec classement au feu M1/ B-s1,d0
  • Tissu polyester poreux lavable avec classement au feu M1/ B-s1,d0 et antistatique (Résistivité de surface (EN 1149-5) : 2,5 × 10⁹ Ω)
  • Différents coloris : RAL 9003; RAL 9005; RAL 5012; RAL 6032; RAL 7040; RAL 1023 et RAL 3020.
• Suspension :

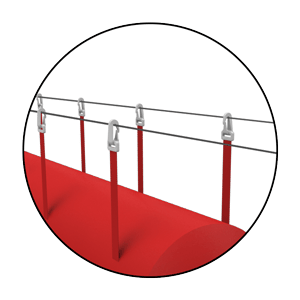

  • câble simple, double ou triple
  • rail aluminium ou profilé PVC

Performances

• Pression requise :
  • 80 à 140 Pa selon configuration
• Vitesse résiduelle :
  • inférieure à 0,2 m/s dans la zone d’occupation
• Température d’utilisation :
  • -30 à +100°C
• Classement au feu :
  • Tissu polyester poreux lavable avec classement au feu M1/ B-s1,d0
• Classement ATEX et classement au feu :
  • Tissu polyester poreux antistatique (Résistivité de surface (EN 1149-5) : 2,5 × 10⁹ Ω) lavable avec classement au feu M1/ B-s1,d0

Applications

• Salles blanches et laboratoires :
  • Zone à atmosphère contrôlée nécessitant une parfaite répartition de l’air
• Industrie agroalimentaire
  • Salle d’affinage,
  • Salle de maturation ou la qualité de l’air est un facteur critique
• Locaux industriel de production sensible
  • Cabine de peinture,
  • Industrie du bois
• Tertiaire

Options

• Fourniture d’une pièce de transformation : ELYGAINE pour le raccordement sur vos appareils
• Prestation de lavage professionnel et réparation de vos gaines textiles (nous consulter)

Conseil d'utilisation

• Une filtration efficace en amont de la gaine textile
  • Quelle que soit la fréquence de lavage, la filtration est obligatoire. Une filtration ISO ePM1 ≥ 50 % minimum est recommandée en amont des gaines textiles afin de limiter leur encrassement et de préserver durablement leurs performances de diffusion. En cas de forte concentration de particules, une filtration ISO ePM1 ≥ 80 % est préconisée.

• Une mise en pression progressive des gaines lors du démarrage de la ventilation.
  • Les gaines sont sensibles aux « coups de bélier » provoqués par une mise en régime trop abrupte. Prévoir un variateur de fréquence à l’alimentation du moteur du ventilateur, ou un registre motorisé à ouverture progressive avec ressort de rappel (voir notre gamme de registres)

• Un entretien régulier des gaines
  • Suivant le taux d’encrassement des gaines ( niveau de la filtration en amont, niveau de pollution de l’air repris,…) envisager un planning de nettoyage régulier : 1 fois par an minimum pour les gaines en tissu polyester, 1 fois tous les 3 ans pour les gaines à base de tissus techniques, voire plus si la pollution est élevée. VOIR NOS NOTICES D’ENTRETIEN ET DE NETTOYAGE
