TEXI MOVE

Description

La gaine textile TEXI MOVE est une solution de diffusion d’air dynamique conçue pour optimiser les performances des installations de chauffage, de climatisation et de ventilation tout au long de l’année. Contrairement aux systèmes de diffusion traditionnels nécessitant un compromis entre le mode chauffage et le mode rafraîchissement, la TEXI MOVE adapte automatiquement son mode de diffusion aux besoins réels du bâtiment.

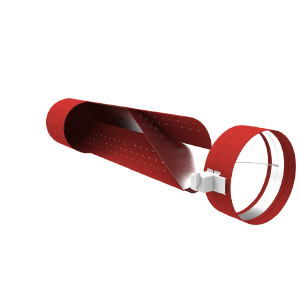

Son principe repose sur le système exclusif ODS (Optimized Diffusion System) intégrant une membrane intérieure motorisée capable de modifier la configuration de diffusion selon le mode climatique utilisé. La gaine textile adapte ainsi sa diffusion pour répondre spécifiquement aux exigences du chauffage ou du rafraîchissement sans compromis sur les performances aérauliques.

En mode rafraîchissement, la membrane s’oriente afin d’assurer une diffusion adaptée à la descente naturelle de l’air froid dans la zone occupée. En mode chauffage, elle modifie automatiquement sa position afin de favoriser une diffusion optimisée de l’air chaud et d’assurer son brassage efficace dans le volume traité. Chaque mode climatique bénéficie ainsi d’une stratégie de diffusion spécifiquement adaptée.

La technologie TEXI MOVE permet d’associer plusieurs principes de diffusion au sein d’un même système. Selon les besoins du projet, elle peut intégrer une diffusion à faible vitesse de type TEXI SOFT, une diffusion par fentes de type TEXI PULSE ou encore une diffusion à induction de type TEXI JET. Cette flexibilité permet d’obtenir une solution parfaitement adaptée aux contraintes aérauliques, architecturales et climatiques du bâtiment.

Grâce à sa membrane motorisée et à sa capacité d’adaptation automatique, la gaine textile TEXI MOVE contribue ainsi à :

• optimiser indépendamment les performances en chauffage et en rafraîchissement,
• améliorer l’homogénéité des températures dans le local,
• garantir un niveau de confort optimal tout au long de l’année,
• adapter automatiquement la diffusion au mode climatique utilisé,
• limiter les phénomènes de stratification thermique,
• maîtriser les vitesses d’air dans les zones occupées,
• optimiser les performances des installations CVC,
• assurer une diffusion d’air performante quelles que soient les conditions de fonctionnement.

La gaine textile TEXI MOVE est particulièrement adaptée aux bâtiments nécessitant des performances optimales en chauffage comme en climatisation tels que :

• Bâtiments industriels,
• Ateliers de production,
• Entrepôts logistiques,
• Centres de distribution,
• Établissements Recevant du Public (ERP),
• Centres commerciaux,
• Salles de sport et gymnases,
• Halls d’exposition,
• Bâtiments tertiaires,
• Locaux soumis à des variations importantes de charge thermique.

Grâce à sa technologie de diffusion dynamique pilotée, la gaine textile TEXI MOVE permet d’optimiser individuellement chaque mode de fonctionnement climatique tout en garantissant un excellent niveau de confort thermique, une diffusion d’air performante et une parfaite adaptation aux besoins du bâtiment tout au long de l’année

Caractéristiques

• Fonction :
  • Diffusion d’air dynamique pilotée
  • Adaptation automatique du mode de diffusion
  • Fonctionnement optimisé en chauffage et en rafraîchissement
  • Technologie ODS (Optimized Diffusion System)
  • Combinaison possible de plusieurs technologies de diffusion
  • Optimisation du confort thermique tout au long de l’année
  • Réduction des compromis entre mode chaud et mode froid
  • Adaptation aux contraintes aérauliques du projet
• Construction :
  • Formes : circulaire
• Matériaux :
  • Tissu polyester étanche 97g, 160 g et 220g lavable avec classement au feu M1/ B-s1,d0
  • Tissu polyester étanche 130g lavable avec classement avec classement au feu M1/ B-s1,d0 et antistatique (Résistivité de surface (EN 1149-1) : 2,4 × 10⁷ Ω)
  • Tissu de verre étanche 460g enduit polyuréthane avec classement au feu M0/ A2-s1,d0
  • Différents coloris : RAL 9003; RAL 9005; RAL 5012; RAL 6032; RAL 7040; RAL 1023 et RAL 3020.
• Motorisation:
  • Système ODS motorisé
  • Servomoteur Tout ou Rien 230 V
  • Commande par interrupteur ou contact sec
  • Positionnement automatique chaud / froid
• Suspension :
  • câble simple, double ou triple
  • rail aluminium ou profilé PVC

Performances

• Pression requise :
  • Minimum 150 Pa
• Vitesse résiduelle :
  • inférieure à 0,2 m/s dans la zone d’occupation
• Température d’utilisation :
  • -30 à +100°C
• Classement au feu :
  • Tissu polyester poreux lavable avec classement au feu M1/ B-s1,d0
  • Tissu polyester étanche 160g et 220g lavable avec classement au feu M1/ B-s1,d0
  • Tissu de verre étanche 460g enduit polyuréthane avec classement au feu M0/ A2-s1,d0
• Classement ATEX et classement au feu :
  • Tissu polyester poreux lavable avec classement au feu M1/ B-s1,d0 et antistatique (Résistivité de surface (EN 1149-5) : 2,5 × 10⁹ Ω)
  • Tissu polyester étanche antistatique (Résistivité de surface (EN 1149-1) : 2,4 × 10⁷ Ω) 130g lavable avec classement au feu M1/ B-s1,d0

Applications

• Industrie
• • Ateliers de production
  • Process industriels
  • Sites soumis à des variations de charge thermique

• Logistique et stockage
  • Entrepôts logistiques
  • Centres de distribution
  • Bâtiments de stockage

• Commerce et ERP
  • Centres commerciaux
  • Halls d’exposition
  • Établissements Recevant du Public

• Sports et loisirs
  • Gymnases
  • Centres sportifs

• Bâtiments tertiaires
  • Bureaux
  • Espaces polyvalents
  • Bâtiments fonctionnant alternativement en chauffage et climatisation

Options

• Fourniture d’une pièce de transformation : ELYGAINE pour le raccordement sur vos appareils
• Prestation de lavage professionnel et réparation de vos gaines textiles (nous consulter)
• Etude CFD (nous consulter)

Conseil d'utilisation

• Une filtration efficace en amont de la gaine textile
  • Quelle que soit la fréquence de lavage, la filtration est obligatoire. Une filtration ISO ePM1 ≥ 50 % minimum est recommandée en amont des gaines textiles afin de limiter leur encrassement et de préserver durablement leurs performances de diffusion. En cas de forte concentration de particules, une filtration ISO ePM1 ≥ 80 % est préconisée.

• Une mise en pression progressive des gaines lors du démarrage de la ventilation.
  • Les gaines sont sensibles aux « coups de bélier » provoqués par une mise en régime trop abrupte. Prévoir un variateur de fréquence à l’alimentation du moteur du ventilateur, ou un registre motorisé à ouverture progressive avec ressort de rappel ( voir notre gamme de registres LTI )

• Un entretien régulier des gaines
  • Suivant le taux d’encrassement des gaines ( niveau de la filtration en amont, niveau de pollution de l’air repris,…) envisager un planning de nettoyage régulier : 1 fois par an minimum pour les gaines en tissu polyester, 1 fois tous les 3 ans pour les gaines à base de tissus techniques, voire plus si la pollution est élevée. VOIR NOS NOTICES D’ENTRETIEN ET DE NETTOYAGE
