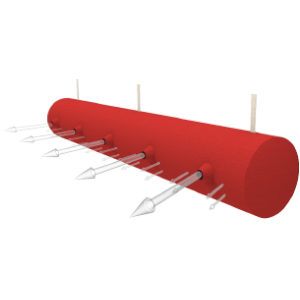

TEXI MIX

Description

La gaine textile TEXI MIX est une solution de diffusion d’air hybride développée par F2A pour répondre aux projets les plus exigeants lorsque l’utilisation d’un seul mode de diffusion ne permet pas d’atteindre simultanément tous les objectifs de confort, de portée et d’homogénéité thermique.

Cette gaine textile combine plusieurs technologies de diffusion au sein d’un même produit afin d’associer les performances de chacune. Elle permet ainsi de créer une solution sur mesure capable de répondre à des contraintes aérauliques complexes tout en garantissant une excellente qualité de diffusion dans les installations de chauffage, de climatisation et de ventilation.

Le principe de la TEXI MIX repose sur l’association de plusieurs modes de diffusion tels que la diffusion par porosité (TEXI SOFT), la diffusion par fentes (TEXI PULSE), la diffusion par perforations à haute induction (TEXI JET) ou encore les technologies à très longue portée (TEXI BUZ). Cette combinaison permet d’obtenir des performances impossibles à atteindre avec une seule technologie de diffusion.

Dans sa configuration la plus courante, une partie du débit est diffusée à basse vitesse via une zone poreuse afin d’assurer un excellent niveau de confort dans la zone occupée, tandis qu’une autre partie du débit est diffusée à plus grande vitesse grâce à des perforations ou des fentes permettant d’augmenter les portées et d’améliorer le brassage de l’air dans le local.

Cette technologie permet notamment de traiter efficacement les locaux de faible ou moyenne hauteur nécessitant simultanément :

• un haut niveau de confort thermique,
• des vitesses d’air résiduelles très faibles,
• des portées de diffusion importantes,
• une excellente homogénéité des températures,
• une limitation des phénomènes de stratification thermique,
• et une parfaite adaptation aux différents modes climatiques.

Grâce à sa conception hybride, la gaine textile TEXI MIX contribue ainsi à :

• combiner plusieurs principes de diffusion dans une même gaine,
• optimiser le confort thermique des occupants,
• augmenter les portées d’air sans générer d’inconfort,
• améliorer l’homogénéité des températures,
• limiter les phénomènes de stratification thermique,
• s’adapter aux modes chauffage, rafraîchissement et réversible,
• répondre aux contraintes aérauliques les plus complexes,
• garantir une diffusion d’air performante même à haut débit.

La gaine textile TEXI MIX est particulièrement adaptée aux bâtiments nécessitant plusieurs objectifs de diffusion simultanés tels que :

• les établissements recevant du public (ERP),
• les halls d’exposition,
• les centres commerciaux,
• les gymnases et centres sportifs,
• les bâtiments industriels de grande envergure,
• les ateliers de production,
• les plateformes logistiques,
• les locaux à fortes contraintes de confort,
• les applications nécessitant des débits importants sur des longueurs réduites,
• ainsi que les projets nécessitant une solution de diffusion sur mesure.

Cette solution de diffusion d’air hybride permet d’obtenir un niveau de performance élevé dans les situations où les technologies de diffusion traditionnelles atteignent leurs limites.

Caractéristiques

• Fonction :
  • Combiner plusieurs technologies de diffusion d’air
  • Assurer une diffusion adaptée aux contraintes du projet
  • Fonctionner en chauffage, rafraîchissement et mode réversible
  • Optimiser simultanément confort, portée et homogénéité thermique
  • Répartir efficacement les débits d’air élevés
• Construction :
  • Formes : circulaire, ½ circulaire, ¼ circulaire, corde d’arc ou oblongue
• Matériaux :
  • Tissu polyester étanche 97g, 160 g et 220g lavable avec classement au feu M1/ B-s1,d0
  • Tissu polyester étanche 130g lavable avec classement avec classement au feu M1/ B-s1,d0 et antistatique (Résistivité de surface (EN 1149-1) : 2,4 × 10⁷ Ω)
  • Tissu de verre étanche 460g enduit polyuréthane avec classement au feu M0/ A2-s1,d0
  • Différents coloris : RAL 9003; RAL 9005; RAL 5012; RAL 6032; RAL 7040; RAL 1023 et RAL 3020.
• Suspension :
  • câble simple, double ou triple
  • rail aluminium ou profilé PVC

Performances

• Pression requise :
  • 120 à 250 Pa selon configuration
• Vitesse résiduelle :
  • inférieure à 0,2 m/s dans la zone d’occupation
• Température d’utilisation :
  • -30 à +100°C
• Classement au feu :
  • Tissu polyester étanche 97g, 160g et 220g lavable avec classement au feu M1/ B-s1,d0
  • Tissu de verre étanche 460g enduit polyuréthane avec classement au feu M0/ A2-s1,d0
• Classement ATEX et classement au feu :
  • Tissu polyester étanche antistatique (Résistivité de surface (EN 1149-1) : 2,4 × 10⁷ Ω) 130g lavable avec classement au feu M1/ B-s1,d0

Applications

• ERP et bâtiments recevant du public
  • Centres commerciaux
  • Halls d’exposition
  • Salles polyvalentes
  • Centres sportifs

• Industrie
  • Ateliers de production
  • Process industriels
  • Locaux à fortes contraintes de confort

• Logistique
  • Entrepôts
  • Plateformes logistiques
  • Zones de stockage

• Bâtiments complexes
  • Locaux nécessitant plusieurs objectifs de diffusion simultanés
  • Projets nécessitant une combinaison de technologies de diffusion
  • Applications à haut débit sur longueur réduite

Options

• Fourniture d’une pièce de transformation : ELYGAINE pour le raccordement sur vos appareils
• Prestation de lavage professionnel et réparation de vos gaines textiles (nous consulter)
• Etude CFD (nous consulter)

Conseil d'utilisation

• Une filtration efficace en amont de la gaine textile
  • Quelle que soit la fréquence de lavage, la filtration est obligatoire. Une filtration ISO ePM1 ≥ 50 % minimum est recommandée en amont des gaines textiles afin de limiter leur encrassement et de préserver durablement leurs performances de diffusion. En cas de forte concentration de particules, une filtration ISO ePM1 ≥ 80 % est préconisée.

• Une mise en pression progressive des gaines lors du démarrage de la ventilation.
  • Les gaines sont sensibles aux « coups de bélier » provoqués par une mise en régime trop abrupte. Prévoir un variateur de fréquence à l’alimentation du moteur du ventilateur, ou un registre motorisé à ouverture progressive avec ressort de rappel ( voir notre gamme de registres LTI )

• Un entretien régulier des gaines
  • Suivant le taux d’encrassement des gaines ( niveau de la filtration en amont, niveau de pollution de l’air repris,…) envisager un planning de nettoyage régulier : 1 fois par an minimum pour les gaines en tissu polyester, 1 fois tous les 3 ans pour les gaines à base de tissus techniques, voire plus si la pollution est élevée. VOIR NOS NOTICES D’ENTRETIEN ET DE NETTOYAGE
