TEXI JET

Description

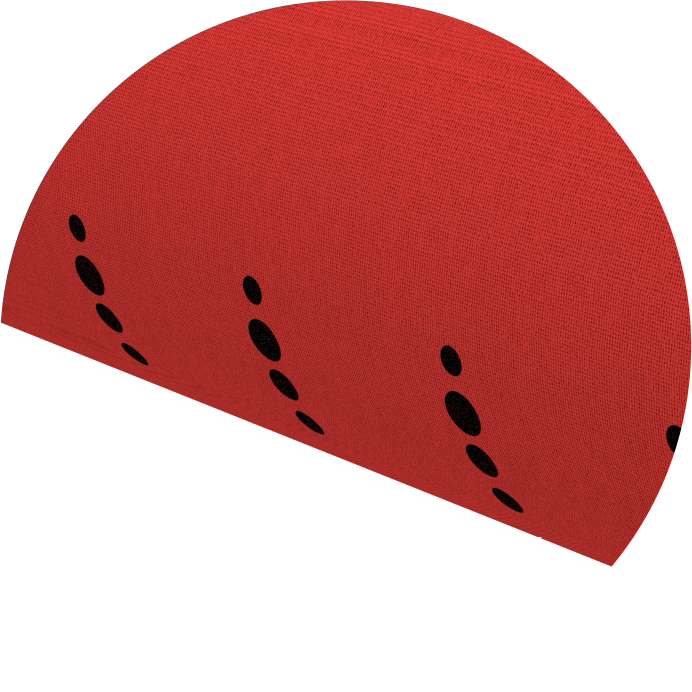

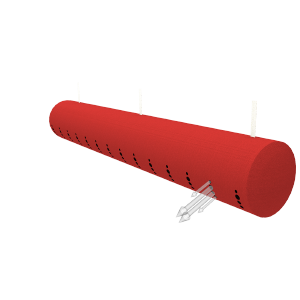

La gaine textile TEXI JET a été conçue pour assurer une diffusion d’air à grande vitesse comprise entre 7 et 15 m/s grâce à des rangées de perforations dimensionnées spécifiquement selon les caractéristiques aérauliques de chaque projet. Cette solution de diffusion d’air textile est particulièrement adaptée aux installations de ventilation, de climatisation, de chauffage et de traitement d’air nécessitant des portées importantes ainsi qu’une parfaite homogénéité de température dans les locaux de moyenne et grande hauteur.

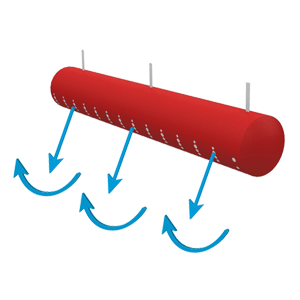

Reposant sur le principe de diffusion par haute induction, la gaine textile TEXI JET favorise un mélange rapide et efficace entre l’air soufflé et l’air ambiant. Cette technologie permet de diffuser l’air sur de longues distances tout en maîtrisant les vitesses d’air résiduelles dans les zones occupées.

Grâce à son taux d’induction très élevé (> 20), la gaine textile TEXI JET est particulièrement performante dans les applications présentant des écarts de température importants entre l’air soufflé et l’air ambiant. Elle contribue à limiter les phénomènes de stratification thermique et à uniformiser les températures dans l’ensemble du volume traité, garantissant ainsi un excellent niveau de confort thermique pour les occupants.

L’éjection de l’air à grande vitesse permet également de réduire considérablement l’encrassement de la gaine textile, assurant une diffusion performante et durable dans le temps. Cette technologie est particulièrement adaptée aux bâtiments industriels, logistiques et tertiaires nécessitant une diffusion d’air efficace dans des volumes importants.

La gaine textile TEXI JET contribue ainsi à :

• diffuser l’air à grande vitesse sur de longues portées,
• assurer un mélange homogène de l’air dans le local,
• limiter les phénomènes de stratification thermique,
• uniformiser les températures dans les grands volumes,
• maîtriser les vitesses d’air résiduelles dans les zones occupées,
• optimiser le confort thermique des occupants,
• améliorer l’efficacité énergétique des installations CVC,
• assurer le chauffage, le rafraîchissement et la ventilation des grands espaces.

La gaine textile TEXI JET est particulièrement adaptée aux applications nécessitant des portées importantes et une excellente homogénéité thermique dans les locaux de moyenne et grande hauteur tels que :

• Établissements Recevant du Public (ERP),
• Grandes et moyennes surfaces,
• Halls d’exposition et salles de spectacles,
• Salles de sport et gymnases,
• Locaux industriels de production sensible,
• Imprimeries,
• Industrie électronique,
• Métallurgie,
• Injection plastique,
• Entrepôts et zones logistiques de grande hauteur.

Grâce à sa technologie de diffusion d’air par haute induction, la gaine textile TEXI JET optimise le chauffage, le rafraîchissement et la ventilation des locaux de moyenne et grande hauteur tout en garantissant une excellente homogénéité des températures, des portées d’air importantes et un confort thermique élevé dans les zones occupées.

Caractéristiques

• Fonction :
  • Diffusion d’air à grande vitesse par perforations
  • Diffusion d’air par haute induction
  • Mélange rapide de l’air soufflé avec l’air ambiant
  • Distribution de l’air neuf dans les grands volumes
  • Diffusion d’air sur moyenne et longue portée
  • Chauffage, rafraîchissement et ventilation des locaux
  • Traitement des bâtiments de grande hauteur
  • Adaptation de la diffusion aux contraintes aérauliques du projet
  • Optimisation de la répartition des flux d’air dans les espaces volumineux
• Construction :
  • Formes : circulaire, ½ circulaire, ¼ circulaire, corde d’arc ou oblongue
• Matériaux :
  • Tissu polyester étanche 97g, 160 g et 220g lavable avec classement au feu M1/ B-s1,d0
  • Tissu polyester étanche 130g lavable avec classement avec classement au feu M1/ B-s1,d0 et antistatique (Résistivité de surface (EN 1149-1) : 2,4 × 10⁷ Ω)
  • Tissu de verre étanche 460g enduit polyuréthane avec classement au feu M0/ A2-s1,d0
  • Différents coloris : RAL 9003; RAL 9005; RAL 5012; RAL 6032; RAL 7040; RAL 1023 et RAL 3020.
• Suspension :
  • câble simple, double ou triple
  • rail aluminium ou profilé PVC

Performances

• Pression requise :
  • 120 à 250 Pa selon configuration
• Vitesse résiduelle :
  • inférieure à 0,2 m/s dans la zone d’occupation
• Température d’utilisation :
  • -30 à +100°C
• Classement au feu :
  • Tissu polyester étanche 97g, 160g et 220g lavable avec classement au feu M1/ B-s1,d0
  • Tissu de verre étanche 460g enduit polyuréthane avec classement au feu M0/ A2-s1,d0
• Classement ATEX et classement au feu :
  • Tissu polyester étanche antistatique (Résistivité de surface (EN 1149-1) : 2,4 × 10⁷ Ω) 130g lavable avec classement au feu M1/ B-s1,d0

Applications

• Etablissements Recevant du Public
  • Grandes et Moyennes Surfaces
  • Halls d’exposition, salles de spectacles
  • Salles de sport, gymnases..

• Locaux industriels de production sensible
  • Imprimeries,
  • Electronique,
  • Métallurgie,
  • Injection plastique ..

• Entrepôts et zones logistiques de grande hauteur

Options

• Fourniture d’une pièce de transformation : ELYGAINE pour le raccordement sur vos appareils
• Prestation de lavage professionnel et réparation de vos gaines textiles (nous consulter)
• Etude CFD (nous consulter)

Conseil d'utilisation

• Une filtration efficace en amont de la gaine textile
  • Quelle que soit la fréquence de lavage, la filtration est obligatoire. Une filtration ISO ePM1 ≥ 50 % minimum est recommandée en amont des gaines textiles afin de limiter leur encrassement et de préserver durablement leurs performances de diffusion. En cas de forte concentration de particules, une filtration ISO ePM1 ≥ 80 % est préconisée.

• Une mise en pression progressive des gaines lors du démarrage de la ventilation.
  • Les gaines sont sensibles aux « coups de bélier » provoqués par une mise en régime trop abrupte. Prévoir un variateur de fréquence à l’alimentation du moteur du ventilateur, ou un registre motorisé à ouverture progressive avec ressort de rappel ( voir notre gamme de registres )

• Un entretien régulier des gaines
  • Suivant le taux d’encrassement des gaines ( niveau de la filtration en amont, niveau de pollution de l’air repris,…) envisager un planning de nettoyage régulier : 1 fois par an minimum pour les gaines en tissu polyester, 1 fois tous les 3 ans pour les gaines à base de tissus techniques, voire plus si la pollution est élevée.
    Voir nos notices d’entretien et de nettoyage.
