ELYGAINE

Description

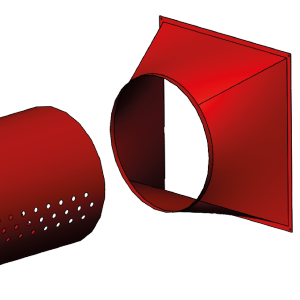

La manchette de raccordement ELYGAINE est une solution sur mesure conçue pour assurer la liaison entre un réseau aéraulique rigide et une gaine textile de diffusion d’air.

Développée spécifiquement pour les installations de diffusion d’air textile, l’ELYGAINE permet de raccorder simplement un gainable, une centrale de traitement d’air (CTA) ou un réseau de ventilation à une gaine textile tout en s’adaptant aux contraintes dimensionnelles du projet.

Entièrement fabriquée sur mesure, elle permet de réaliser des transformations entre sections rectangulaires et circulaires ainsi que des raccordements désaxés ou de formes spécifiques. Sa conception textile remplace les pièces de transformation métalliques traditionnelles tout en offrant davantage de flexibilité et de légèreté.

Grâce à son système de fermeture à glissière intégré, l’ELYGAINE facilite l’installation, le démontage et les opérations de maintenance des gaines textiles.

Caractéristiques

• Type : Manchette de raccordement sur mesure pour gaine textile de diffusion d’air.
• Fonction :
  • Assurer la transition entre réseau rigide et gaine textile ;
  • Faciliter l’installation des gaines textiles ;
  • Compenser les contraintes de raccordement ;
  • Permettre le démontage rapide des gaines textiles ;
  • Remplacer les transformations métalliques traditionnelles.

• Dimensions :
  • Fabrication entièrement sur mesure ; Hauteur standard de 500 mm ;
  • Adaptation aux dimensions du réseau et de la gaine textile.

• Construction :
  • Formes : circulaire, ½ circulaire, ¼ circulaire, corde d’arc ou oblongue

• Températures d’utilisation :
  • -30°C à +100°C

• Matériaux :
  • Corps de la manchette
    • Tissu polyester étanche 97g, 160 g et 220g lavable avec classement au feu M1/ B-s1,d0
    • Tissu polyester étanche 130g lavable avec classement avec classement au feu M1/ B-s1,d0 et antistatique (Résistivité de surface (EN 1149-1) : 2,4 × 10⁷ Ω)
    • Tissu de verre étanche 460g enduit polyuréthane avec classement au feu M0/ A2-s1,d0
    • Tissu polyester enduit PVC 550g avec classement au feu M1/ B-s1,d0
    • Différents coloris : RAL 9003; RAL 9005; RAL 5012; RAL 6032; RAL 7040; RAL 1023 et RAL 3020.
  • Raccordement amont : bords tombés ou bords lisses type ELYFLEX , ELYT+ ou en tissu
  • Raccordement aval : fermeture à glissière

Performances

• Classement au feu :
• • Tissu polyester étanche 97g, 160g et 220g lavable avec classement au feu M1/ B-s1,d0
  • Tissu de verre étanche 460g enduit polyuréthane avec classement au feu M0/ A2-s1,d0
  • Tissu polyester enduit PVC 550g avec classement au feu M1/ B-s1,d0
• Classement ATEX et classement au feu :
  • Tissu polyester étanche antistatique (Résistivité de surface (EN 1149-1) : 2,4 × 10⁷ Ω) 130g lavable avec classement au feu M1/ B-s1,d0
