ELYTUB

Description

La gamme de gaines flexibles textiles ELYTUB est une solution de raccordement souple conçue pour le transport, l’aspiration, le soufflage et l’extraction de l’air, des gaz, des fumées et des particules dans les installations de ventilation, de climatisation, de traitement d’air et les applications industrielles.

Développée pour répondre aux contraintes les plus variées du génie climatique et de l’industrie, la gamme ELYTUB permet de raccorder des équipements soumis à des contraintes mécaniques, thermiques, chimiques ou environnementales tout en garantissant la continuité du réseau et la fiabilité des installations.

Grâce à sa conception textile souple, l’ELYTUB facilite le raccordement des équipements, absorbe les contraintes liées à l’installation et s’adapte aux configurations nécessitant souplesse, légèreté et facilité de mise en œuvre.

Contrairement aux gaines flexibles standards du marché limitées à quelques applications spécifiques, l’ELYTUB bénéficie du savoir-faire textile F2A et d’une large sélection de matériaux techniques permettant de répondre aux contraintes de température, d’abrasion, de résistance chimique, de sécurité incendie, d’environnement ATEX ou de conformité alimentaire.

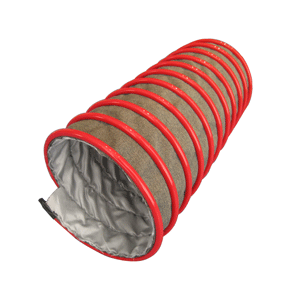

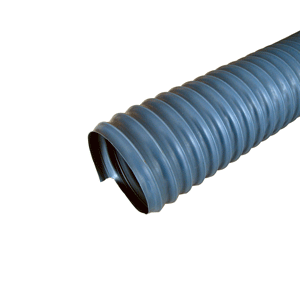

Selon les besoins du projet, les gaines flexibles ELYTUB peuvent être fabriquées avec des anneaux de renfort parallèles en inox 304 ou avec une spirale continue en inox 304 afin d’optimiser leur tenue mécanique, leur flexibilité et leur résistance aux contraintes d’exploitation.

Cette conception permet de réaliser aussi bien des gaines flexibles circulaires que des formes spécifiques, des transformations de section ou des raccordements adaptés aux exigences particulières des réseaux aérauliques et des process industriels.

La gamme ELYTUB a été conçue pour répondre aux applications de ventilation, de traitement d’air et de process industriel les plus exigeantes. Grâce à la diversité des matériaux disponibles, elle peut être utilisée pour le transport d’air, de gaz, de fumées, de poussières, de granulés ou de particules solides.

La gamme de gaines flexibles ELYTUB contribue ainsi à :

• Assurer le raccordement souple des équipements ;
• Faciliter l’installation et la maintenance des réseaux ;
• Transporter l’air, les gaz, fumées et particules ;
• Répondre aux contraintes de température élevées ;
• Résister aux environnements abrasifs ;
• Répondre aux exigences des zones ATEX ;
• Résister aux agressions chimiques ;
• Répondre aux contraintes de sécurité incendie ;
• S’adapter aux géométries et raccordements spécifiques ;
• Améliorer la fiabilité et la durée de vie des installations.

L’ELYTUB est particulièrement adaptée aux applications suivantes :

• Génie climatique et traitement d’air
  • Réseaux de ventilation ;
  • Réseaux de climatisation ;
  • Centrales de traitement d’air (CTA) ;
  • Réseaux de soufflage ;
  • Réseaux d’extraction ;
  • Traitement d’air.

• Industrie et process
  • Transport pneumatique ;
  • Aspiration de poussières ;
  • Industrie agroalimentaire ;
  • Industrie chimique ;
  • Industrie pharmaceutique ;
  • Industrie métallurgique ;
  • Industrie du bois ;
  • Process industriels.

• Environnements spécifiques
  • Atmosphères ATEX ;
  • Salles blanches ;
  • Laboratoires ;
  • Extraction de fumées ;
  • Sécheurs industriels ;
  • Fours industriels ;
  • Tunnels et infrastructures ;
  • Applications haute température.

Grâce à sa fabrication sur mesure, à la diversité des matériaux disponibles et à l’expertise textile F2A, la gamme ELYTUB apporte aux bureaux d’études, intégrateurs, installateurs, mainteneurs et exploitants une solution fiable, durable et parfaitement adaptée aux contraintes techniques, environnementales et réglementaires de chaque installation.

Caractéristiques

• Type : Gaine flexible textile pour réseaux aérauliques et applications industrielles.
• Fonction :
  • Assurer le raccordement souple des équipements ;
  • Transporter l’air, les gaz, fumées et particules ;
  • Faciliter le passage dans les zones difficiles d’accès ;
  • Répondre aux contraintes spécifiques des process industriels ;
  • S’adapter aux exigences thermiques, chimiques ou mécaniques ;
  • Faciliter les opérations de maintenance et de remplacement ;
  • Contribuer à la fiabilité et à la pérennité des installations.
• Construction :
  • Fabrication avec anneaux parallèles inox 304 ;
  • Fabrication avec spirale continue inox 304 ;
  • Formes circulaires ou spécifiques selon application ;
  • Assemblage par couture.
• Matériaux disponibles :
  • Trame polyester ;
  • Trame verre ;
    • Enduction :
      • PVC ;
      • Silicone ;
      • Polyuréthane ;
      • Viton® ;
      • Hypalon® ;
      • Néoprène ;
      • Résine Elvaloy® ;
      • Autres matériaux techniques sur demande.

Performances

• Température d’utilisation :
  • Solutions disponibles de -60°C à +1100°C selon les modèles.
• Pression / Dépression :
  • Jusqu’à ± 0,5 bar selon construction et dimensions.
• Propriétés disponibles :
  • Antistatique ;
  • ATEX ;
  • Qualité alimentaire ;
  • Résistance chimique ;
  • Résistance à l’abrasion ;
  • Haute température ;
  • Transport pneumatique.
• Classement au feu :
  • M0 / A2-s1,d0 ;
  • M1 / B-s1,d0 ;
  • Versions non classées selon application.
• Certification spécifiques selon modèle :
  • Homologation fumée F0 ;
  • Tenue au feu 400°C / 2h ;
  • Conformité alimentaire selon tissu sélectionné.

Applications

• Génie climatique ;
• Ventilation ;
• Climatisation ;
• Traitement d’air ;
• Industrie et process ;
• Agroalimentaire ;
• Pharmaceutique ;
• Chimie ;
• Métallurgie ;
• Bois et panneaux ;
• Transport pneumatique ;
• Aspiration de poussières ;
• Environnements ATEX ;
• Salles blanches ;
• Extraction de fumées ;
• Haute température.

Options

• Construction :
  • Anneaux de renfort inox 304 ;
  • Spirale inox 304 ;
  • Fabrication circulaire ;
  • Fabrication spéciale sur plan.
• Matériaux :
  • Versions ATEX ;
  • Versions alimentaires ;
  • Versions anti-abrasion ;
  • Versions haute température ;
  • Versions résistance chimique.
